25.5.3 jumper wire
점프와이어는 회로를 구성할 때 부품과 회로를 서로 연결하는데 사용한다. breadboard를 사용하면 전선을 사용하지 않고도 전자부품들을 Raspberry Pi에 어느 정도 연결할 수는 있지만, breadboard 위의 행과 행 사이를 연결하려면 여전히 전선이 필요하다.
점퍼와이어로 사용하는 선은 연선(stranded wire)보다는 단선(solid wire)이 좋다. 이것은 단선이 breadboard의 구멍에 끼우기가 더 쉽기 때문이다. 또한 여러 가지 색깔의 전선을 사용하면 용도에 따라 색깔로 구분할 수 있어 더 좋다.
|
|

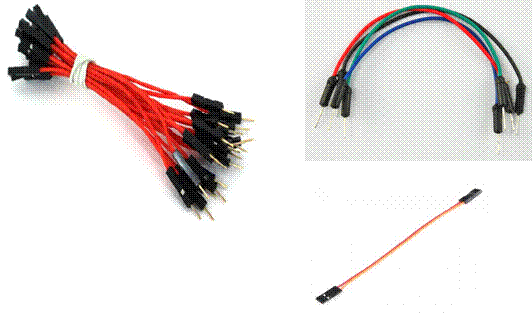

그림 25‑13 jumper wire
점퍼와이어의 선 끝 모양을 검토할 때 우선 고려할 사항이 있다. 점퍼와이어는 선 끝의 모양이 숫놈(male) 또는 암놈(female)의 형태로 되어 있어서 연결하고자 하는 곳의 형태와 맞지 않으면 사용할 수 없다. 따라서 사용하는 각각의 용도에 맞는 것을 구비해야 한다.
우선 Raspberry Pi의 GPIO port는 뾰족하게 송곳모양을 하고 있는 수놈(male) 형태라는 것이다. 따라서 GPIO port에 직접 어떤 선을 연결하고자 하면 GPIO port의 뾰쪽한 port에 쉽게 연결할 수 있도록 그 선 끝이 암놈(female) 형태를 하고 있는 것이어야 한다. 또한 breadboard는 board 위에 있는 hole에 선을 끼우는 형태이므로 bread board를 연결하는 선은 그 끝이 뾰족한 수놈(male) 형태이어야 한다는 것이다.
다음은 점퍼와이어의 끝 모양별로 주요 사용 방법을 정리한 것이다.
■ 암-암(female to female)
breadboard을 이용하여 회로를 구성하지 않고, Raspberry Pi의 pin header와 다른 외부 모듈의 숫놈 pin을 직접 연결할 때 사용한다.
■ 수-암(male to female) 또는 암-수(female to male)
GPIO pin에서 bread board의 hole로 연결하거나 외부 모듈의 암놈 pin으로 직접 연결할 때 사용할 수 있으며, bread board에서 외부 module의 수놈 pin을 직접 연결할 때도 사용할 수 있다.
■ 수-수(male to male)
breadboard의 한 부분에서 다른 부분으로 연결하는데 사용한다.
