3.9.3     Raspberry Pi 전용 camera



Raspberry Pi 재단에서는 Raspberry Pi 전용 camera를 출시하였다. 최근에 출시된 cameraSony IMX219 sensor를 사용하는데, 이것은 8 megapixels (8MP) 까지 촬영할 수 있고, still capture를 지원할 뿐만 아니라 1080p30, 720p60, VGA90 video 녹화를 지원한다. cameraraw capturing을 지원하고, JPEG, PNG, GIF, BMP, 비 압축 YUV, 비 압축 RGB 형식의 사진을 촬영할 수도 있다. 또한 이 cameraH.264, baseline, main and high-profile formats으로 video를 녹화할 수 있다. 현재 제공되는 camera에는 일반 가시광선 camera와 적외선 camera가 있다. camera ribbon cableRaspberry Pi의 본체 board에 있는 CSI port에 연결하여 사용할 수 있다.



3.9.3.1       일반 가시광선(visible-light) camera



camera에 적외선 필터(infrared filter)가 장착되어 있어서 적외선을 통과시키지 않고 일반 가시광선만 통과시킨다. camera는 햇빛이 있거나 별도의 조명이 있어서 밝을 때만 가시광선을 이용하여 사진을 찍을 수 있다. 따라서 어두운 곳에서는 사진을 제대로 찍을 수 없다.

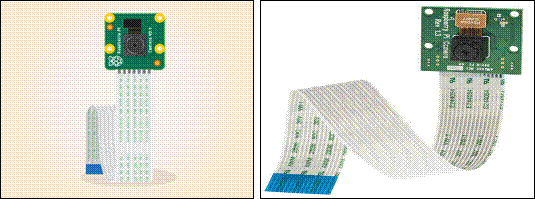

그림 3‑14 일반 가시광선(visible-light) camera




3.9.3.2       적외선(infrared) camera



camera는 적외선 필터(infrared filter)를 채용하지 않기 때문에 어두운 환경에서 적외선을 이용해서도 촬영할 수 있다. 이런 camera NoIR(No Infrared) 방식의 camera라고 하는데, 적외선 필터가 없는 것을 의미한다. 적외선 필터(infrared filter)가 있으면 적외선을 통과시키지 않으므로 적외선을 이용할 수 없는데, camera에서는 적외선 필터가 없으므로 어두운 곳에서 적외선을 이용해서 사진을 찍을 수 있다.

나이트 비전이 필요한 분야(: 보안 및 야행성 동물의 행동관찰), 초분광 이미지, 천문학 및 초자연적 현상 조사 등 다양한 분야를 위해 개발된 Pi NoIR 2592 x 1944 해상도의 사진을 촬영할 수 있다


그림 3‑15 적외선(infrared) camera










3.9.3.3       Raspberry Pi 전용 카메라 H/W 설치하기



Raspberry Pi camera module Raspberry Pi CSI port에 연결해야 한다. CSI port HDMI port Ethernet port사이에 있다.



먼저 CSI port의 양쪽 tab을 잡고 위로 당겨서 올린다. 그러면 port slot에 간격이 벌어지고, 그 간격에 camera module을 끼울 수 있다.  Raspberry Pi camera module을 끼울 때는 camera ribbon에서 청색으로 인쇄가 되어 있고, 연결 부분의 끝에 청색으로 색칠이 되어 있는 부분이 Ethernet port쪽으로 향하게 하고, 인쇄가 되지 않고, 연결부분 끝에 은색 연결 선이 있는 부분이 HDMI port 쪽을 향하게 하여 설치한다. 즉 카메라 전면부가 Ethernet port 쪽을 향하게 해야 한다. CSI port slot camera ribbon을 끼운 후에는 CSI port tab HDMI port쪽으로 밀면서 아래로 밀어서 camera ribbon을 고정시킨다

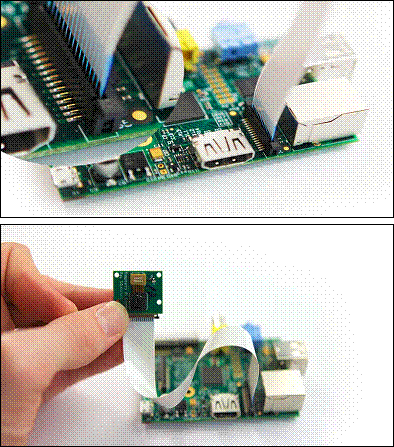

그림 3‑16 Raspberry Pi 전용 카메라 설치방법
