25.5.5 push button
전자회로에서 사용되는 button은 여러 가지 종류가 있다. 그 중에서 Push-Button는 매우 간단한 입력 장치이다. 버튼을 누르면 회로가 연결되고, 스위치를 놓으면 곧바로 연결이 끊어지므로 순간 접점 스위치(momentary contact switch) 라고도 한다.

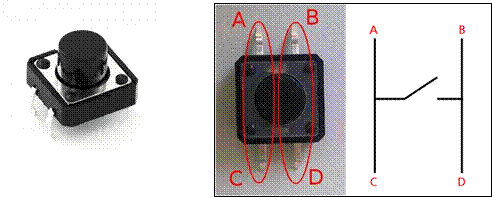

아래 왼쪽은 일반적으로 사용되는 push button의 모양을 보여준 것이며, 오른쪽은 push button의 내부의 배선 형태를 보여준 것이다. 그림에서 연결 접점은 4 개이지만 내부적으로 A-C와 B-C는 이미 서로 연결되어 있는 상태이고, 버튼을 누르면 A-C 선과 B-D 선이 서로 연결되는 구조를 가지고 있다.
|
|
그림 25‑15 push button
breadboard에 버튼을 설치할는 A-C 와 B-D가 이미 연결되어 있으므로 A-C, B-D가 breadboard에서 서로 내부적으로 연결된 동일 행에 설치되지 않도록 주의해야 한다.

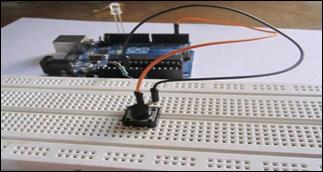

아래는 breadboard 위에 push button을 설치하고 다른 전자 부품과 회로를 구성한 사례이다. 아래에서 보면 A-C와 B-D는 다른 행에 설치되어 있는 것을 확인할 수 있다.

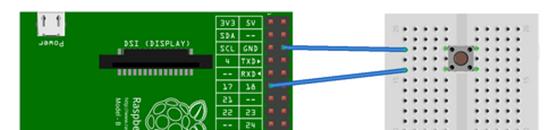

아래는 Raspberry Pi와 button을 이용하여 간단한 회로를 구성한 사례이다. 한쪽은 버튼의 A-C 선에 연결되어 있고, 다른 한쪽은 버튼의 B-D 선에 연결되어 있는 것을 확인할 수 있다.
