25.5.4 저항 또는 저항기(resistor)
25.5.4.1 저항기의 의미
저항기(또는 저항)은 전기회로에서 전류가 잘 흐리지 못하도록 전류의 흐름을 방해하여 전압을 떨어뜨리는 효과를 내는 전자부품을 말하며, 대부분의 전자회로에서 많이 사용된다. 저항의 단위는 오옴(ohm)인데, 기호로는 Ω으로 표기한다.
저항은 성격에 따라 여러 가지 종류가 있다. 고정저항은 가장 일반적으로 사용되는 저항으로 변동하지 않는 일정한 저항치를 가지고 있다. 가변저항은 일정한 범위 내에서 저항 값이 가변 할 수 있게 한 저항으로 음량조절 부품이나 기타 조절 부위에 사용하며, 회전방식과 슬라이드 방식이 있다. 또한 저항의 모양에 따라 lead 형태로 되어 있는 것도 있고, chip 형태로 되어 있는 것도 있다.
|
|

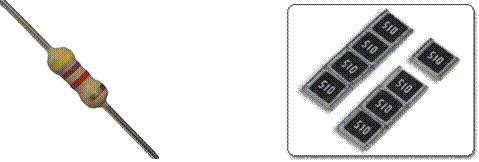

그림 25‑14 저항기
일반적으로 시험적인 전자회로를 구성할 때는 통상 lead 형태의 고정저항을 많이 사용한다. 전자회로에서는 여러 가지 저항 값의 저항이 필요하므로 많이 사용되는 저항 값의 저항을 여러 개 갖춰두는 것이 좋다. 여러 종류의 저항을 하나로 묶어서 kit로 판매하는 것을 구매하는 것도 좋은 방법이다.

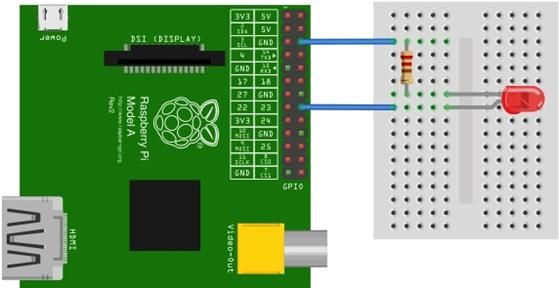

다음은 회로를 구성할 때 저항을 사용한 간단한 사례를 보여주고 있다.
25.5.4.2 저항 값 읽기
저항의 저항 값을 알려면 멀티미터기로 측정을 하거나 색 띠로 계산해야 한다. 여기서는 저항 표면에 있는 색 띠로 저항값을 계산하는 방법을 설명한다. .
아래는 전형적인 4색 띠 저항 그림이 있다. 4개의 색 띠는 다음과 같이 읽는다.
앞의 두 띠는 저항 값을 나타낸다. 세 번째 색 띠는 승수로써 앞의 두 자리 저항 값에 10의 몇 승을 곱할 것인지를 나타낸다. 마지막 네 번째 색 띠는 저항 값의 오차 허용치 또는 정밀도를 나타낸다. 5색 띠로 표시된 저항도 있다. 이 때는 첫 세 자리까지 저항 값이고 네 번째는 역시 승수, 다섯 번째는 허용오차를 의미한다.
|
|
| 색 | 자리수 Figure | 배수 Multiplier | 오차 | 열 계수 (ppm/K) | ||
| 검정(Black) | 0 | 1 | ||||
| 갈색(Brown) | 1 | ×101 | ±1% | F | 100 | S |
| 빨강색(Red) | 2 | ×102 | ±2% | G | 50 | R |
| 주황색(Orange) | 3 | ×103 |
| 15 | P | |
| 노랑색(Yellow) | 4 | ×104 | (±5%) |
| 25 | Q |
| 초록색(Green) | 5 | ×105 | ±0.5% | D | 20 | Z |
| 파랑색(Blue) | 6 | ×106 | ±0.25% | C | 10 | Z |
| 보라색(Violet) | 7 | ×107 | ±0.1% | B | 5 | M |
| 회색(Gray) | 8 | ×108 | ±0.05% (±10%) | A | 1 | K |
| 흰색(White) | 9 | ×109 |
|
| ||
| 금색(Gold) |
| ×10-1 | ±5% |
|
| |
| 은색(Silver) |
| ×10-2 | ±10% | K |
| |
| 색 없음(None) |
|
| ±20% | M |
| |
위의 그림에 있는 저항 값을 읽어보자. 처음 두 색이 빨강, 빨강이므로 저항 값은 우선 22로 볼 수 있다. 그 다음은 초록색이므로 10의 5승을 의미한다. 그러면 2,200,000Ω이 된다. 1,000Ω은 1 KΩ이고, 1KΩ은 1MΩ이므로 보통 2.2MΩ으로 쓰는 게 편리하다. 마지막 색 띠는 금색이므로 허용오차는 +-5%이다.
