25.5.2 breadboard
25.5.2.1 breadboard 구조
breadboard는 속칭 빵판이라고도 하는데, 전면에는 전선을 끼울 수 있는 2.54mm 간격의 구멍이 격자 모양으로 배치되어 있어 전자부품을 끼우고, 다시 뺄 수 있도록 되어 있는 장치이다.
아래 그림에 보이는 것이 통상적인 breadboard의 모습이다. 좌우에 세로로 빨간색과 파란색 두 줄이 그려져 있는 부분을 Bus 영역이라고 한다. 보통 전원을 연결하여 사용하는 부분인데, 빨간색에는 (+) 전원을 연결하고, 파란색에는 (–) 전원을 연결하여 사용한다. 중앙에 가로로 2 부분으로 구분되어 각각 5개 구멍으로 되어 있는 부분을 IC (Integrated circuit) 영역이라고 하는데, 여러 가지 부품을 배치하는 곳이다. 양쪽 모두 작은 구멍이 뚫려 있어 각종 부품들의 다리를 꽂아서 회로를 구성 할 수 있다.
breadboard 내부구조는 아래 그림처럼 전기가 통하는 금속선들이 이들 구멍들을 행/열로 서로 이어 주고 있다. 통상 양쪽 바깥에 있는 Bus 영역의 구멍들은 세로로 길게 전체가 연결되어 있고, 가운데 있는 IC 영역의 구멍들은 좌/우로 구분되어 짧게 가로로 5개씩 연결되어 있다. 이렇게 내부적으로 서로 연결되어 있어서 같은 행/열의 전자부품들이 별도의 전선을 사용하지 않고도 서로 연결되도록 한다.
breadboard는 GPIO 핀과 연결하여 시험용 전자회로를 만들 때 주로 사용해주며, board 위에서 서로 전선을 연결하여 납땜을 하지 않고도 시험용 회로를 손쉽게 만들어보고 수정할 수 있는 편리한 도구이다.
breadboard는 용도에 따라 많은 종류가 있으며, 크기도 다양하다. 아래 그림에 있는 것이 breadboard의 한 사례이다.
|
|

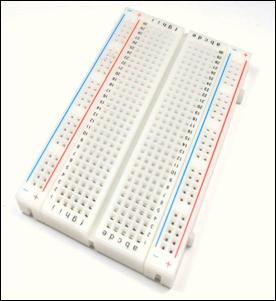

그림 25‑12 breadboard 전체 모양
|
|

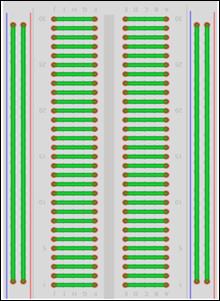

그림 25‑11 내부 연결 모양
25.5.2.2 breadboard 사용법
breadboard는 내부에서 Bus 영역과 IC 영역의 구멍들이 서로 연결되어 있다는 것을 이해하고 내부에서 서로 합선이 되지 않도록 주의해야 한다.

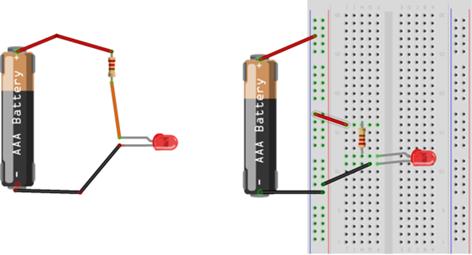

다음은 LED램프를 켜기 위한 회로들이다. 왼쪽 회로는 건전지와 저항을 같이 납땜하여 연결한 것이다. 오른쪽 회로는 부품과 전선을 breadboard의 홈에 끼워 연결한 것이다. 이렇게 breadboard만 있으면 납땜을 하지 않아도 전자부품의 다리를 breadboard 홈에 꽂아 쉽게 전자회로를 만들 수 있다.

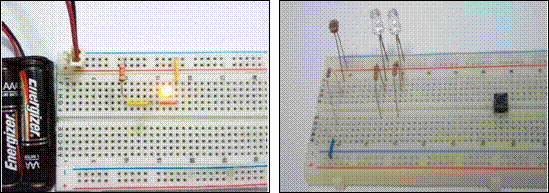

아래 그림은 실제로 여러 가지 부품들을 breadboard에 설치한 사례들을 보여 준 것이다.
|
|
